在工业自动化系统中,电气控制设备并不是彼此孤立的单品,而是一条从电能接入、分配、保护到设备控制的完整链路。电源设备管理控制柜、工业自动化焊接机、动力柜、配电箱、配电电表箱与开关等设备,分别承担着能源管理、工艺执行和配电保护等不同角色,共同构成生产线稳定运行的基础设施。理解它们之间的功能分工与协同关系,是做好工厂电气设计与运维的前提。
一、电源设备管理控制柜:能源调度的中枢
电源设备管理控制柜位于供电体系的上层,负责对电源模块、UPS、蓄电池组或整流装置进行集中监控与管理。它的核心职能包括电源状态监测、冗余切换、负载分配和故障告警。在多电源并行的场景中,管理控制柜能够实现主备电源的自动切换,避免单点供电失效对生产造成中断。它向上对接工厂能源管理系统,向下为各动力柜和控制柜提供稳定的电源输入,是整个电气链路中承上启下的关键节点。
二、动力柜与配电箱:电能分配与保护的分级架构

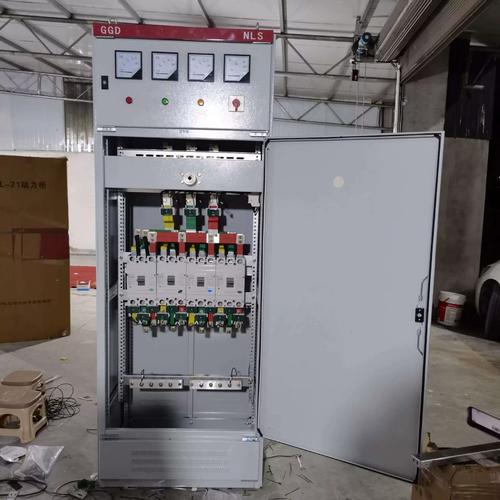

动力柜通常承担较大容量的电能分配任务,为焊接机、电机、风机、水泵等大功率负载提供回路。它内部配置断路器、接触器、热继电器等元件,实现过载、短路和缺相保护。配电箱则处于分配层级的末端,面向照明、插座、小型设备等分散负载,功率等级较小但布点密集。二者构成“总配电—动力分配—末端配电”的分级结构,通过合理的层级划分降低故障影响范围,也便于检修时逐级隔离。
配电电表箱是能耗计量的专门设备,通常安装于各配电节点,对分区、分项用电进行计量。它与配电箱配合使用,使工厂能够掌握各车间、各产线的用电曲线,为节能改造和成本核算提供数据支撑。在能源管理要求较高的场景中,电表箱还可接入远程抄表系统,实现用电数据的实时采集。
三、开关电器:控制与保护的基础元件
开关类元件贯穿上述所有柜体,包括隔离开关、负荷开关、断路器、接触器和按钮开关等。隔离开关提供可见断点,保障检修安全;断路器承担短路与过载保护;接触器用于频繁通断和远程控制。开关元件的选型需与负载特性匹配,例如焊接机负载冲击电流大,断路器需具备足够的瞬动能力和耐受余量,否则容易出现误跳闸。
四、工业自动化焊接机:控制设备的典型负载场景
工业自动化焊接机是上述配电与控制体系的重要服务对象。焊接过程电流大、启停频繁,对供电质量和保护配合要求较高。其控制部分通常集成在独立的控制柜中,与动力柜形成“动力+控制”分离的布局:动力柜负责主回路供电与保护,控制柜负责焊接参数设定、时序逻辑和传感器信号处理。这种分离方式既降低了强电对弱电信号的干扰,也便于故障定位。在自动化产线中,焊接机还常与机器人、送料机构联动,其控制柜需与产线主控系统通信,实现节拍协同。
五、系统协同的关键要点
实际工程中,这些设备的协同需要注意几个方面。第一,容量匹配与选择性保护:上下级断路器的整定值需形成梯度,保证故障时仅切除最小范围回路。第二,接地与等电位:焊接设备工作电流大,接地系统不完善易引发干扰和安全隐患。第三,散热与防护等级:控制柜和动力柜的防护等级需与车间环境匹配,粉尘较大的焊接车间应选用较高IP等级并配置通风过滤。第四,标识与文档:回路编号、线号、图纸的一致性是后续运维效率的基础。
从电源管理到末端配电,从开关保护到焊接控制,工业自动化电气设备的价值在于系统配合而非单机性能。合理的层级设计、匹配的保护参数和规范的施工细节,才能让这条电气链路长期稳定地为生产服务。
